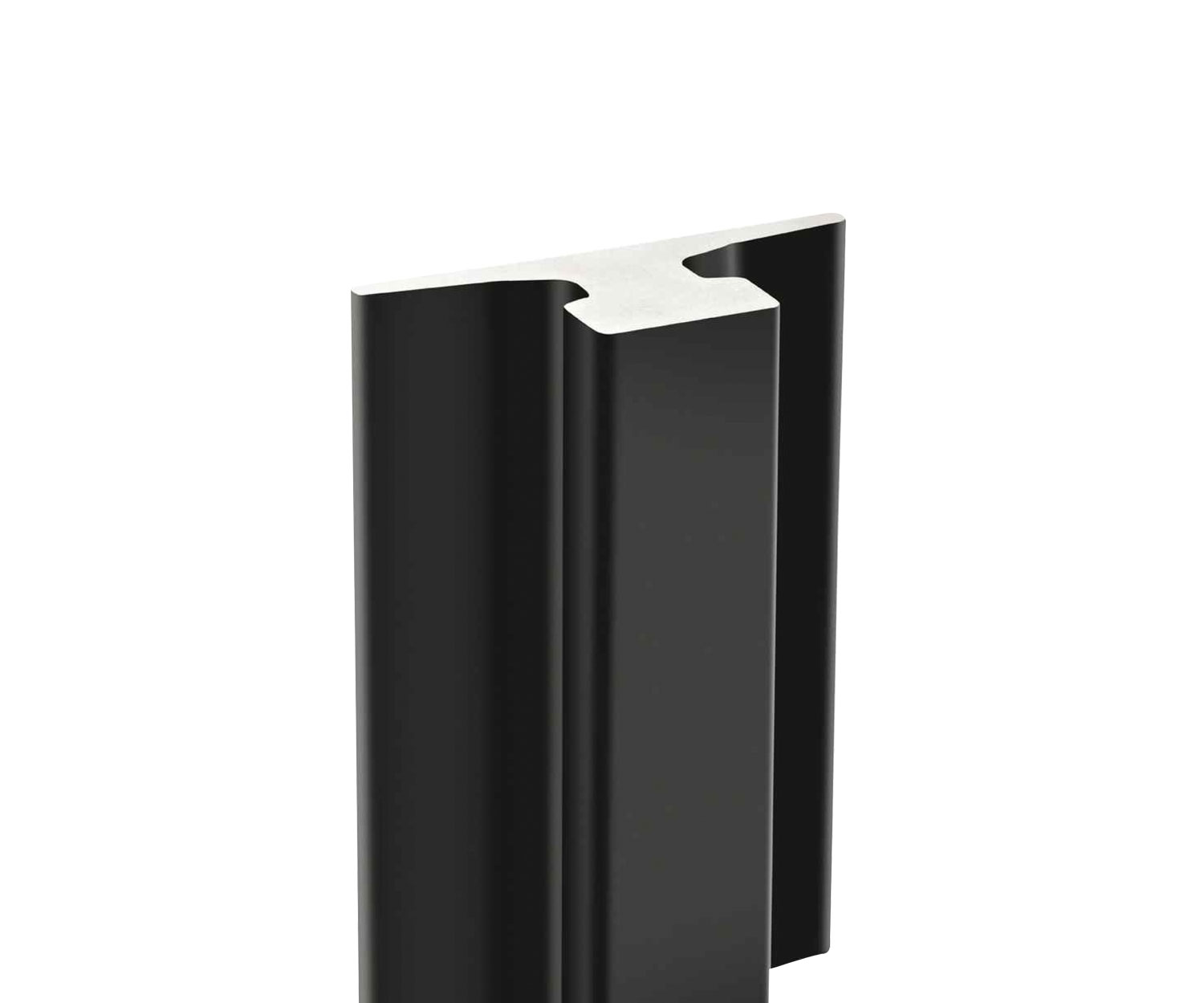

A Serisi Vinç Rayları

Boyutlar: DIN 536 P1:1991
Toleranslar: DIN 536 P1:1991

Ray Çesitleri Standart Ölçüler (mm) Kesit Alanı
(cm²)
Metrik Agırlık
(kg/m)

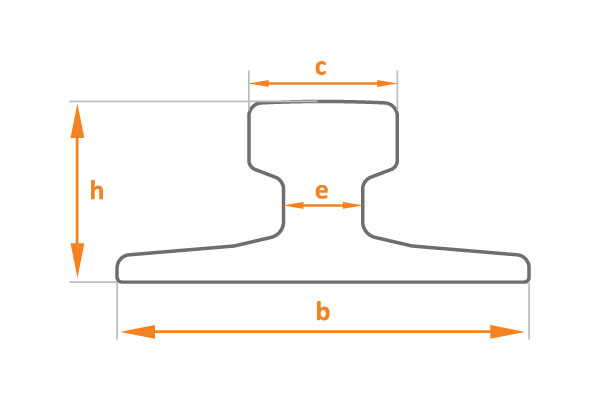

h b c e
 A45    DIN 536 P1:1991    55,00    125,00    45,00    24,00    28,20    22,10
 A55    DIN 536 P1:1991    65,00    150,00    55,00    31,00    40,50    31,80
 A65    DIN 536 P1:1991    75,00    175,00    65,00    38,00    54,90    43,10
 A75    DIN 536 P1:1991    85,00    200,00    75,00    45,00    71,60    56,20
 A100    DIN 536 P1:1991    95,00    200,00    100,00    60,00    94,70    74,30
 A120    DIN 536 P1:1991    105,00    220,00    120,00    72,00    127,40    100,00
 A150    DIN 536 P1:1991    150,00    220,00    150,00    80,00    191,40    150,30
