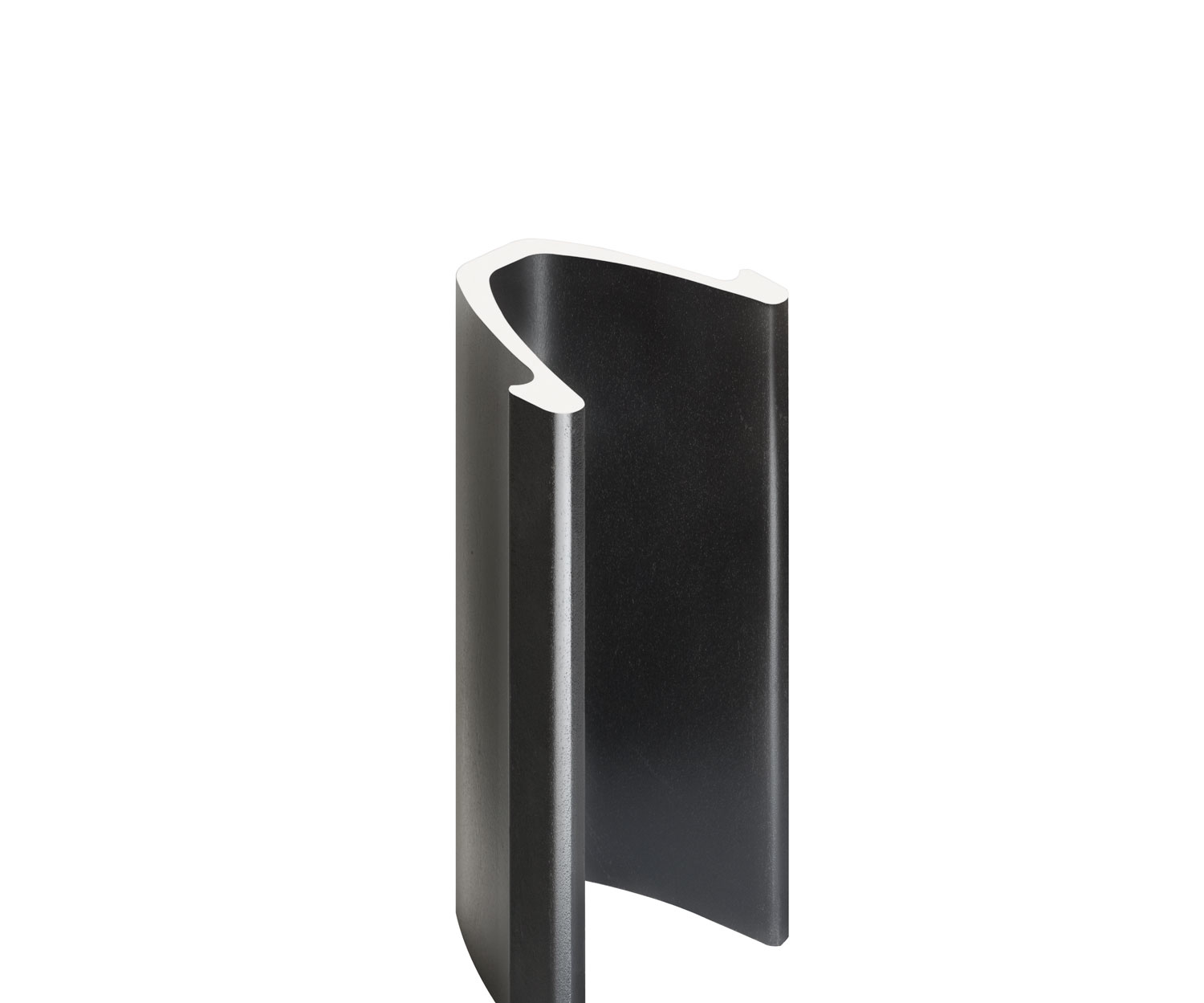

Kayar Çelik Tahkimat Profilleri

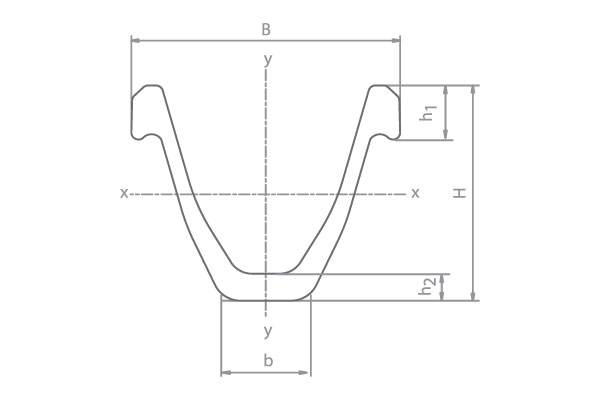

TH / Rolling Standard DIN 21530
TH G
(kg/m)
Yüzey
Alanı
(cm²)
H
(mm)
B
(mm)
b
(mm)
h1
(mm)
h2
(mm)
lx
(cm4)
Wx
(cm³)
ly
(cm4)
Wy
(cm³)
 TH 16    16    20    89    98    36    -   -   176    40    196    40
 TH 21    20,9    26,7    108    127    35    30    12    324    60    410    64
 TH 25    25    31,9    118    136    38    31,5    15    455    74    558    82
 TH 29    29    37    124    150    44    33    15    598    93,7    799    106
 TH 34    33,8    43,1    136,5    171    51    34    15,5    870    122    1182    138
 TH 36    35,9    45,7    138    171    51    35,5    17    928    128    1244    146
 TH 40    39,9    50,9    145    172    50    41    18    1120    153    1440    167
 TH 42    41,8    53,3    146,4    172    50    42,3    19,4    1181    159    1499    174
 TH 44    43,7    55,7    147,8    172    50    43,8    20,8    1243    165    1529    181
V / Rolling Standard PN-H-93441
V G
(kg/m)
Yüzey
Alanı
(m²)
H
(mm)
B
(mm)
b
(mm)
h1
(mm)
h2
(mm)
lx
(cm4)
Wx
(cm³)
ly
(cm4)
Wy
(cm³)
 V 21    21    26,8    108    125    37    26    14    335    59,3    394    63
 V 25    25    31,7    118    135    38    28,5    15    464    74,6    540    80
 V 29    28,5    36,3    124    150    44    31,5    16    581    87,5    756    100,5
 V 32    32,1    40,9    137    171    48,2    35,5    16    838    121,4    1174    137,3
 V 36    35,5    45,2    138    171    50,5    45    17    923    127,6    1229    143,7
K / Rolling Standard CSN 42 5641-82
K G
(kg/m)
Yüzey
Alanı
(cm²)
H
(mm)
B
(mm)
b
(mm)
h1
(mm)
h2
(mm)
lx
(cm4)
Wx
(cm³)
ly
(cm4)
Wy
(cm³)
 K 17    17,81    22,71    101    123,4    46,2    21    11    267,39    52,21    309,16    50,56
 K 21    20,74    26,42    104    124    46,2    24    14    319,1    61,24    356,46    57,99
 K 24    23,67    30,15    107    124,7    46,2    27    17    372,37    69,19    404,49    65,47
 K 27    26,61    33,9    110    125,3    46,2    30    20    427,46    76,85    453,26    72,99
SWP / Rolling Standard GOST 18662-83
SWP G
(kg/m)
Yüzey
Alanı
(cm2)
H
(mm)
B
(mm)
b
(mm)
h1
(mm)
h2
(mm)
lx
(cm4)
Wx
(cm³)
ly
(cm4)
Wy
(cm³)
 SWP 17    17,1    22    94    131,5    60    23    8,5    243,4    53,4    382,3    57,9
 SWP 22    21,9    28    110    145,5    60    25,5    11    428,6    81,3    566,3    77,8
 SWP 27    27    34    123    149,5    59,5    29    13    646,1    110,5    731,5    97,8
